本系列開關是由開關主體和操作轉動機構部分組成,適用于頻率50Hz、60Hz,最高設備電壓40.5KV、126KV,額定電流200A~1600A的油浸式變壓器,固定在器身或箱蓋上,在無勵磁狀態下分接調換。

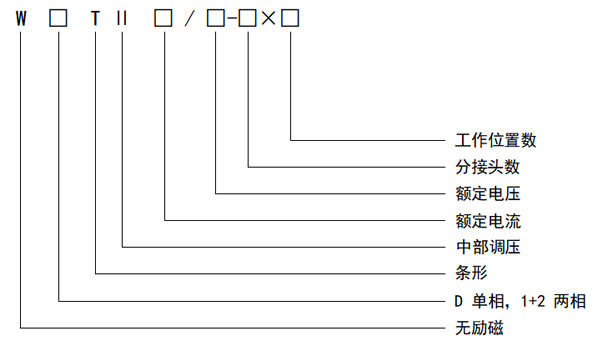

型號說明(Model Introduction)

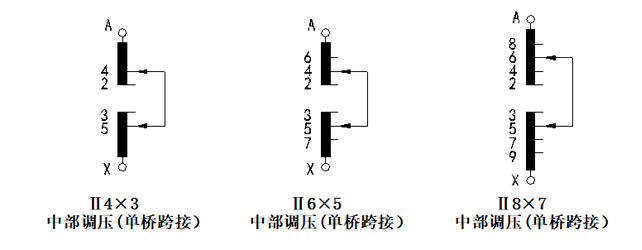

調壓原理:

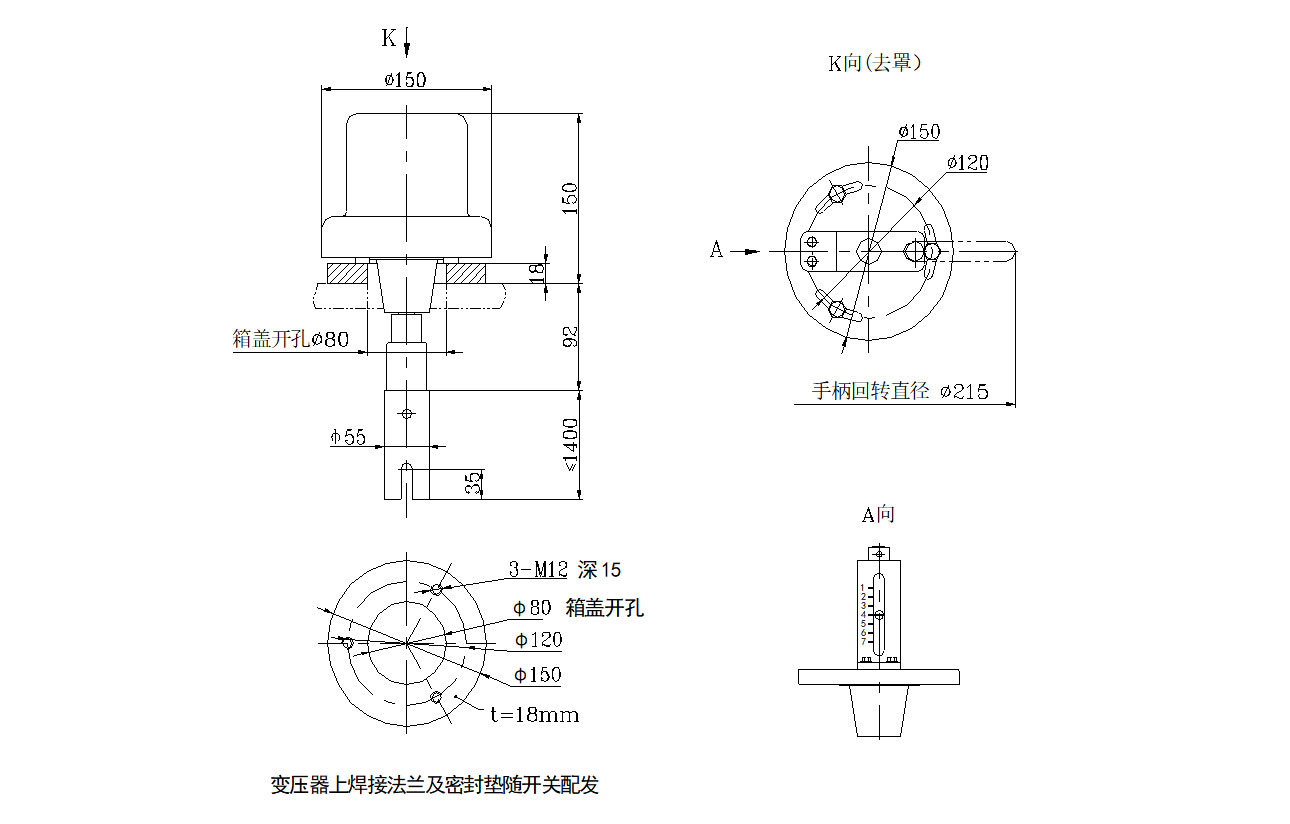

開關操作轉動機構:

開關基本配置:
1. 分接引線長度500mm;
2. 引線截面積: 200A→70mm2;400A→120mm2; 600A→185mm2; 800A→240mm2;
1000~1250A→185mm2雙引線; 1500~1600A→240mm2雙引線 ;
