本系列產品適用于變壓器額定電壓等級220kV及以下，額定電流3000A及以下各種油浸式變壓器，在變壓器無勵磁狀態下改變開關分接位置從而改變變壓器線圈有效匝數，達到改變變壓器變比，調整和穩定輸出電壓的目的。

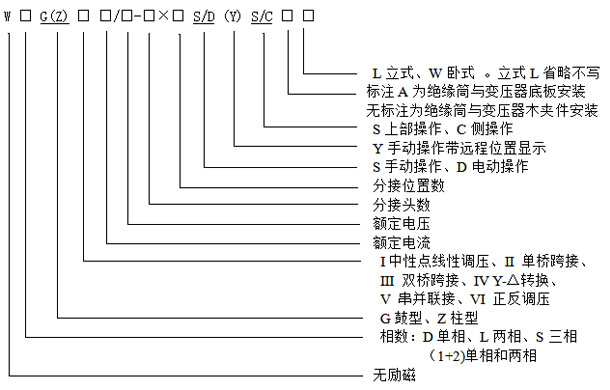

型號說明(Model Introduction)
1.當開關軸向出線并是單相時，開關型號用（WDG），如果不是用W□Z開頭；
2.由于產品型號較多，在選型時請準確書寫型號和確認外形尺寸；
3.如果手動操作需要帶遠程位置顯示請?jiān)赟后加Y
例如：WDGⅡ630/40.5-6X5 S（Y）C W 此型號代表的意義為 無勵磁單相鼓形中部單橋跨接，額定電流630A，額定電壓40.5KV，手動（帶遠程檔位顯示），側操作，6個分接頭，5個檔位，臥式安裝。
4.WDZ和WLZ一同使用時簡寫為W（1+2）Z。

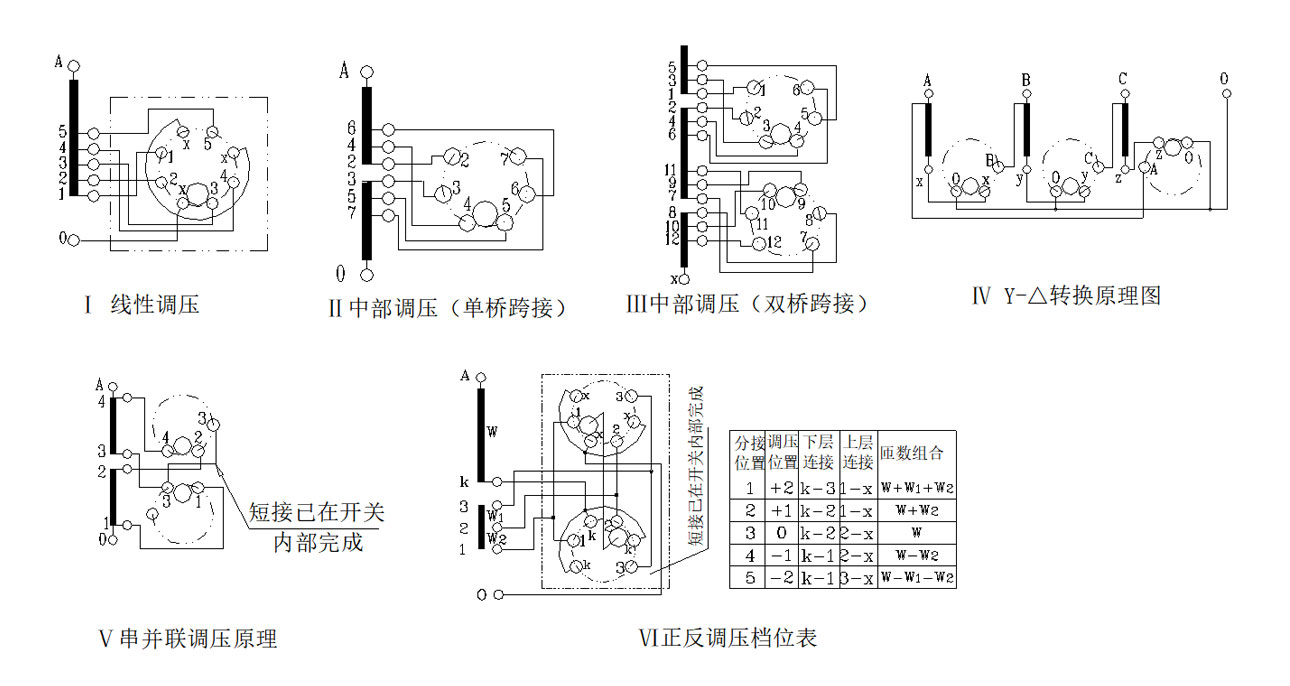

調壓原理：
用戶選型及使用須知：
1.本產品采用操作部分與本體部分分離設計，安裝方式靈活多樣，選型時請按需要的操作機構和本體的型號進行組合選取。
2.開關標配引線和操縱絕緣桿，如有特殊要求請?jiān)诤贤陀嗀浲ㄖ獣忻鞔_注明，操縱絕緣桿在安裝使用前需要隨開關干燥，干燥后方可使用。引線外部包有絕緣紙，包絕緣紙厚度如有特殊要求請注明。
3.基本型號中開關無△符號均指變壓器中性點接法。
4.開關電流等級的選擇應留有相應的裕度，建議預留20%的裕度。
5.開關電壓等級的選擇應滿足主絕緣和縱絕緣的工頻和沖擊要求。如有特殊要求請注明。
6.訂貨前請向本公司索取《訂貨規范書》與電子版外形圖（PDF或DWG格式）。
7.安裝夾件式開關時，開關與變壓器夾件固定要穩固，否則會出現震動后開關本體下移而導致操縱桿離合。
8.開關與變壓器線圈抽頭進行連接時，請按開關本體上引線標號與變壓器進行連接，對于徑向出線的開關，在接線時不允許用力敲擊引線根部強行彎曲引線，引線彎曲請采用靜碾壓的方式，引線彎曲后根部絕緣會露出引線，這時請用戶自行包扎。
9.開關干燥后，在未經充分潤滑的情況下請勿進行打檔操作，以免損害開關。開關操作機構與開關本體是分離的，干燥時不必干燥開關的操作機構。
10.開關操作機構設有機械限位，打檔位時請勿超于開關極限檔位，以免損害開關。打檔時請使用沖擊力操作。
11.開關操作或傳動機構在場內吊芯檢查或現場調試時，如需拆卸機構，請?jiān)诓鹦肚白錾蠘?biāo)記，裝配完成后請打檔操作，并測試直流電阻、變比、以驗證安裝正確。
