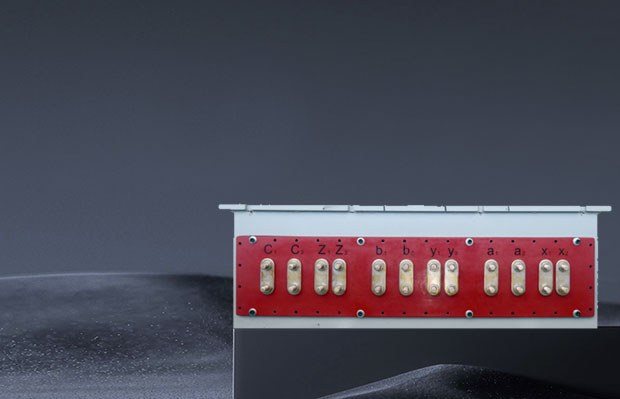

有載調容調壓變壓器的核心部件，適用于季節性負荷變化幅度較大的農村電網以及一些晝夜負荷變化顯著的城市商業區、開發區、工業區等配電區。在電網的負荷較輕或接近空載時，項目產品會智能將變壓器由大容量變?yōu)樾∪萘窟\行，大幅度降低電網的線路損耗、節約電能。產品包含調壓功能，可選分接位置數3/5。
型號說明:
優點:
1、可降低電網線路損耗、節約電能，通過自動調壓，實現穩定電壓，提高電能質量；開關可根據電網負荷的變化，實時調節變壓器容量的大小，實現降低電網的線路損耗、節約電能目的；同時，項目產品可根據電網電壓的波動，自動調節電壓，起到穩定電網電壓、提高電能質量的作用。
2、節省變壓器安裝空間；采用臥式結構將觸頭布置在開關的兩側節省變壓器的安裝空間，降低變壓器的制造成本。
3、產品采用多斷口滅弧技術；相同行程下，多斷口的電弧比單斷口拉得更長，有利于弧隙介質強度的恢復，此外，由于電源電壓加在幾個斷口上，每個斷口上施加的電壓降低，即降低弧隙的恢復電壓，也有助于滅弧。
產品信息:
1. 本開關適用于額定電壓為10KV，額定容量630KVA（和315KVA）以下系列的有載調容調壓分接開關。

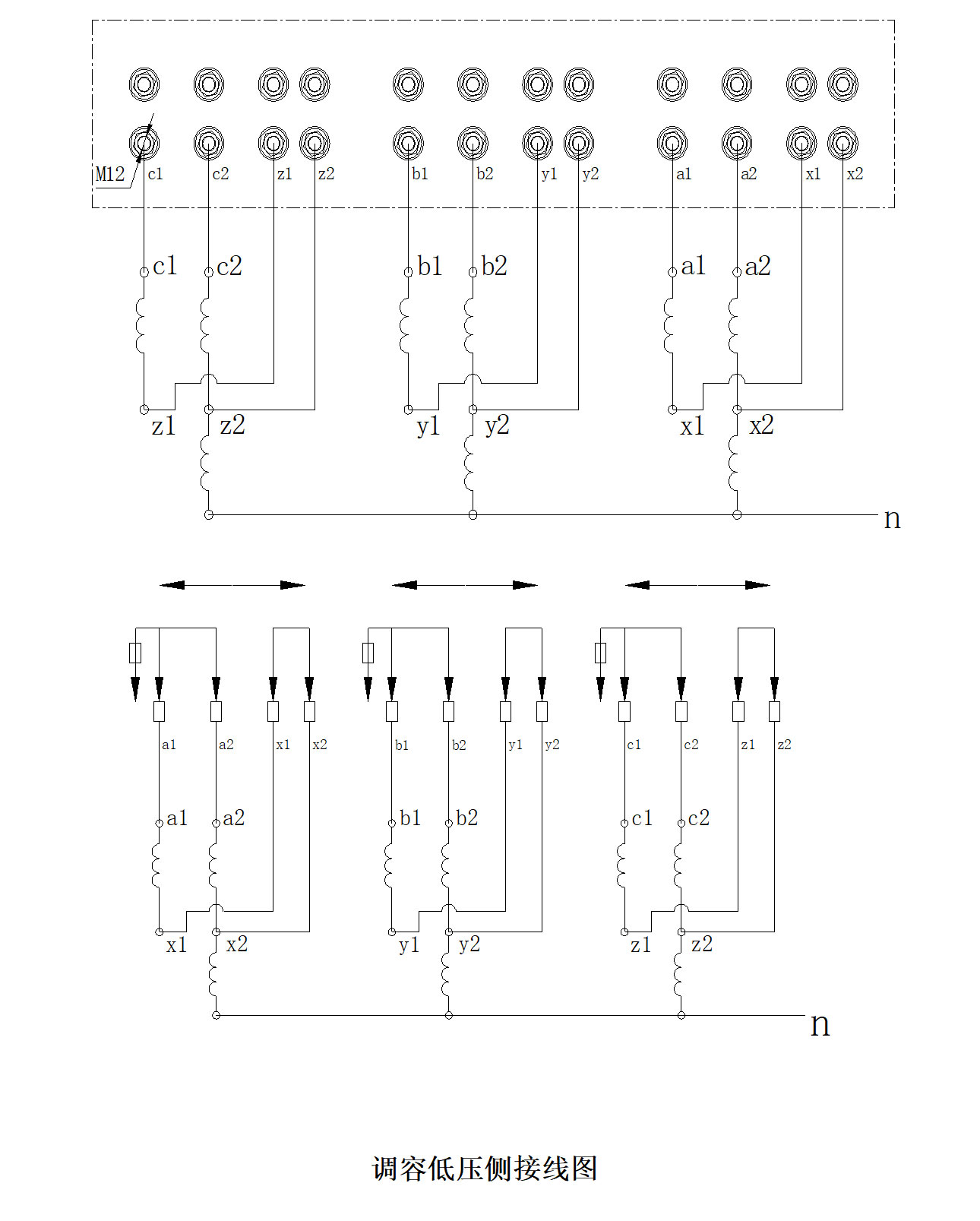

2. 額定電壓10KV有載調容調壓分接開關，適用于交流50HZ、一次側線額定電壓為10KV，額定通過電流為60A（和30A）及以下，配裝油浸式變壓器，是有載調容調壓變壓器的一個組成部分。本開關應選用本廠的相應配套的智能配電終端，作為開關操作控制機構。本開關的基本作用是將開關的分接頭連接至調容調壓變壓器線圈的相應分接頭，在變壓器帶負荷的狀態下，根據配電終端發出的信號，進行自動地切換分接位置，以及對高壓線圈進行星-角切換，低壓側串并聯切換，從而達到調節變壓器容量，保證電壓質量，提高系統功率因數，減少無功消耗的有效措施之一。智能配電終端，可用手動操作，也可以根據二次側電流電壓信號，自動操作開關完成切換任務。

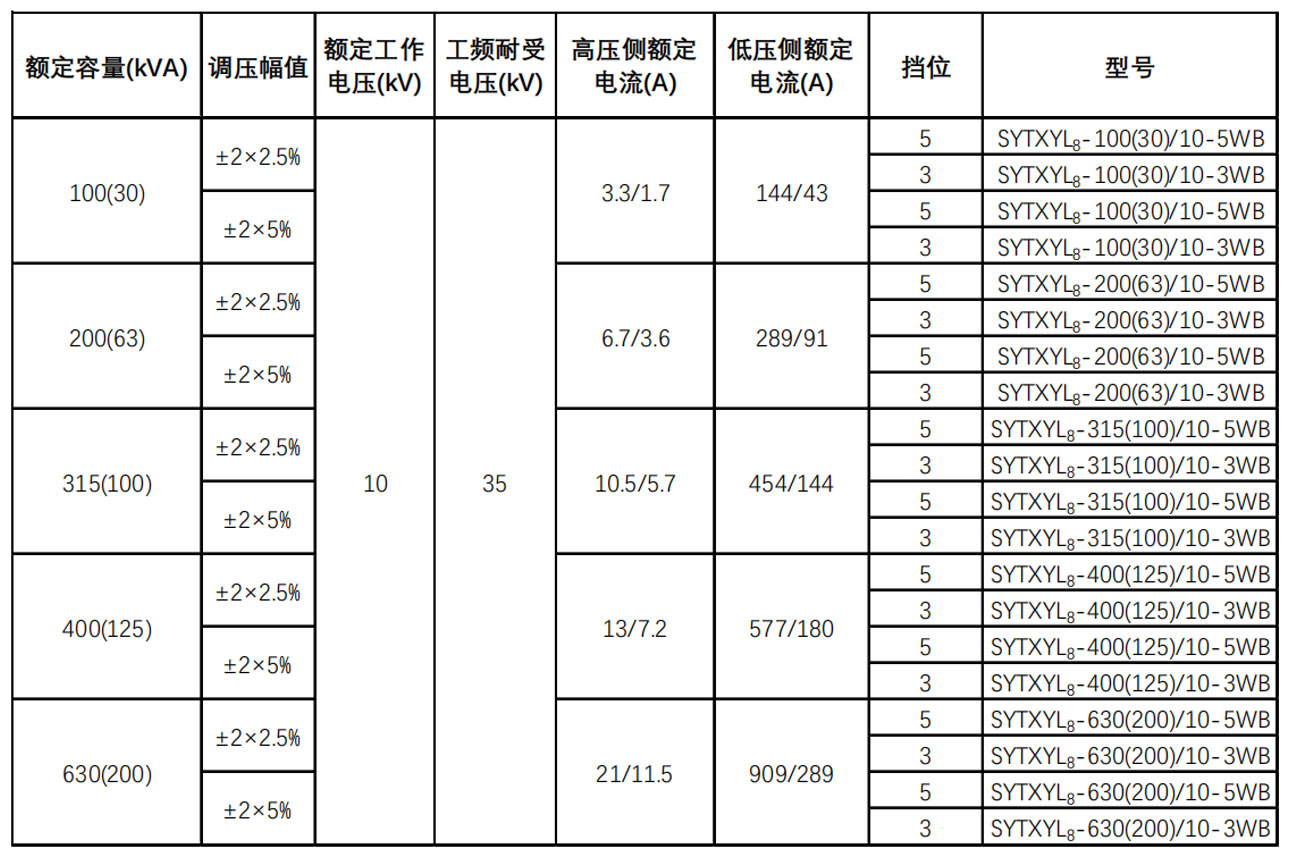

3.本開關的基本技術數據如下：
4. 本有載分接調容開關適用于下列工作條件：
周圍空氣的最低溫度為-25℃，最高溫度為+40℃，
變壓器油的最低溫度為-25℃，最高溫度為+100℃，且不能受潮，
5. 開關安裝場合與垂直面的傾斜度不超過5度。
開關重量約90KG，郵箱體積約49L。

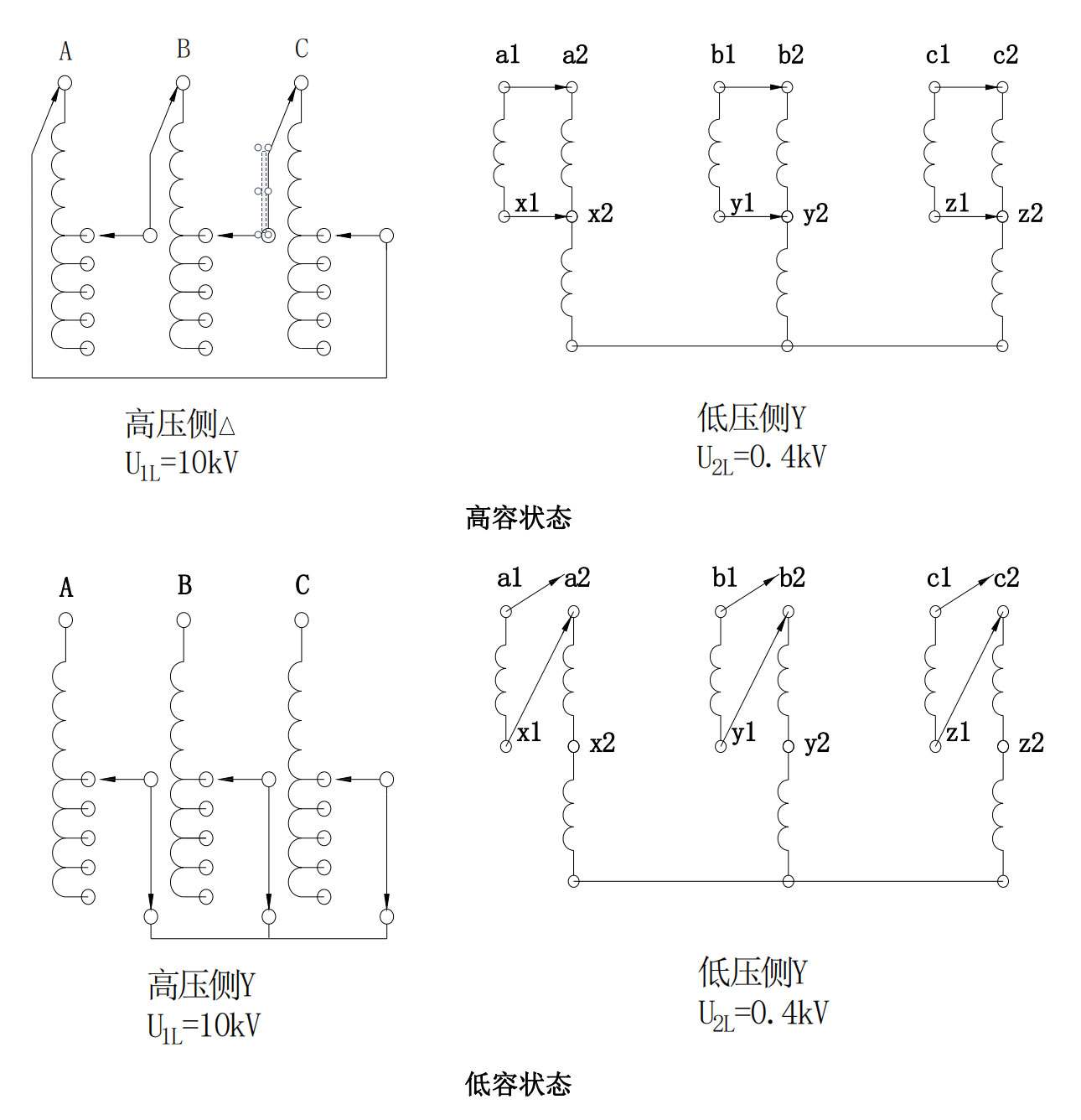

調壓原理:

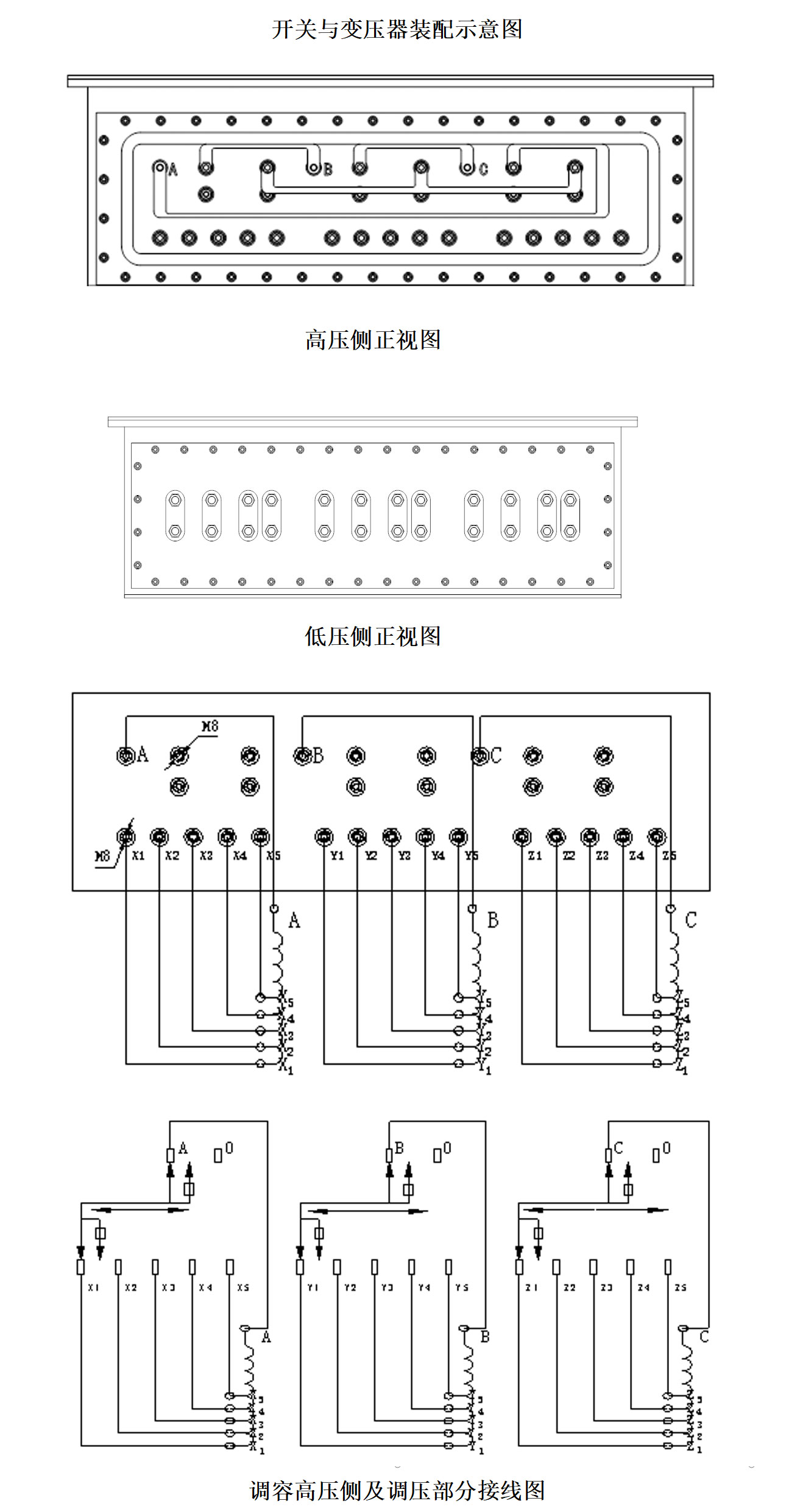

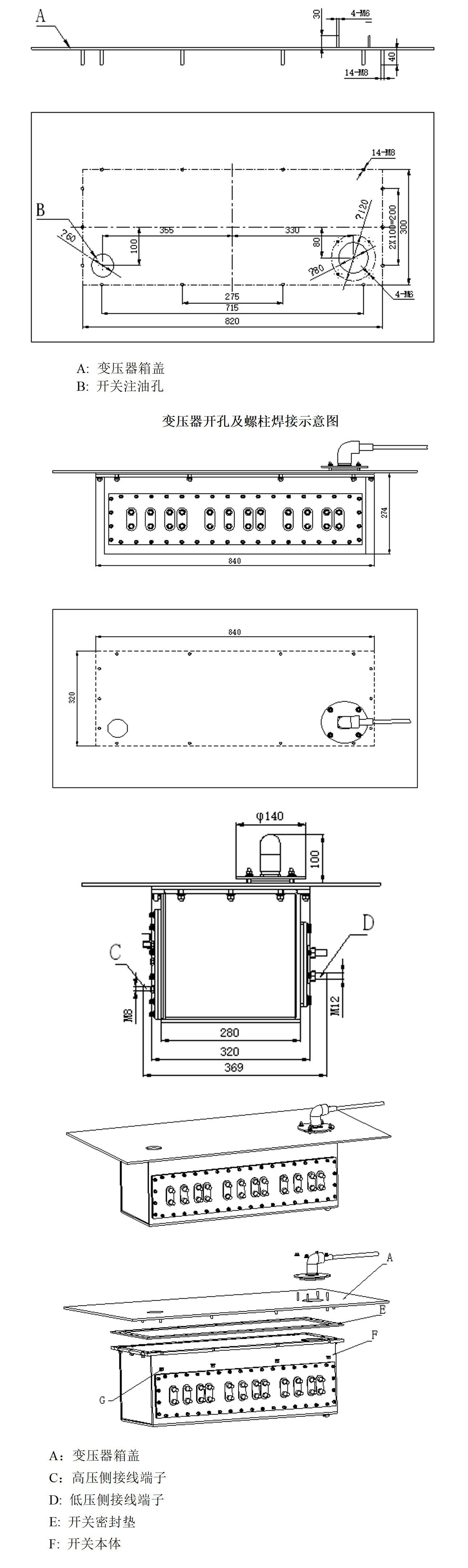

外形圖:
